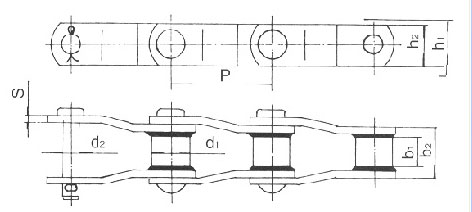

焊接弯板链 OFFSET SIDEBAR WELDED STEEL CHAIN |
|
|
|
链 号 |
节距 |
套筒外径 |
销轴直径 |
通道高度 |
链板高度 |
小端内宽 |
小端外宽 |
链板厚度 |
抗拉载荷 |
P |
d1(max) |
d2(max) |
h1(min) |
h2(max) |
b1(max) |
b2(max) |
S(max) |
Q |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
KN |
W78 |
66.27 |
22.90 |
12.78 |
30.00 |
28.40 |
28.40 |
51.00 |
6.40 |
93.4 |
W82 |
78.10 |
31.50 |
14.35 |
33.50 |
31.80 |
31.80 |
57.40 |
6.40 |
100.1 |
W106 |
152.40 |
37.10 |
19.13 |
39.60 |
38.10 |
41.20 |
71.60 |
9.70 |
169.0 |
W110 |
152.40 |
32.00 |
19.13 |
39.60 |
38.10 |
46.70 |
76.50 |
9.70 |
169.0 |
W111 |
120.90 |
37.10 |
19.13 |
39.60 |
38.10 |
57.20 |
85.90 |
9.70 |
169.0 |
W124 |
101.60 |
37.10 |
19.13 |
39.60 |
38.10 |
41.20 |
71.60 |
9.70 |
169.0 |
W124H |
103.20 |
41.70 |
22.30 |
52.30 |
50.80 |
41.20 |
76.50 |
12.70 |
275.8 |
W132 |
153.67 |
44.70 |
25.46 |
52.30 |
50.80 |
76.20 |
111.80 |
12.70 |
275.8 |
WH150 |
153.67 |
44.45 |
25.4 |
65.00 |
63.5 |
73.0 |
111.0 |
12.70 |
620 |

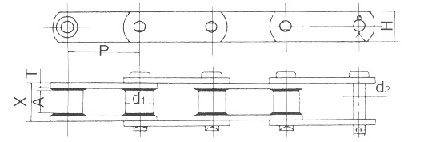

链 号 |
节距 |
套筒外径 |
销轴直径 |
内节外宽 |
触轮幅度 |
链板高度 |
链板厚度 |
抗拉载荷 |
P |
d1(max) |
d2(max) |
X(min) |
A(max) |
H(max) |
T(max) |
Q |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
KN |
WRC-78 |
66.27 |
22 |
12.70 |
50 |
28 |
28 |
6 |
107 |
WRC-82 |
78.10 |
27 |
14.29 |
57 |
32 |
32 |
6 |
115 |
WRC-124 |
101.60 |
32 |
19.05 |
71 |
43 |
40 |
10 |
225 |
WRC-132 |
153.67 |
45 |
25.40 |
110 |
73 |
50 |
12 |
380 | |
|
|
|
|
|
