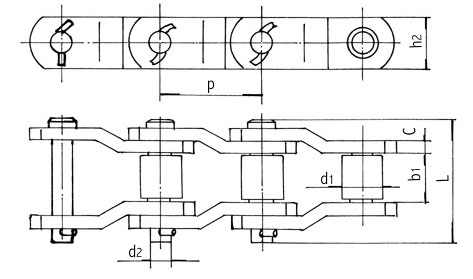

弯板链 OFFSET SIDEBAR CHAIN |
|
|
|
ISO03512 GB5858
链号 |
节距 |
窄端内宽 |
滚子外径 |
链板 |
销轴 |
抗位载荷 |
重量 |
高度 |
厚度 |
长度 |
直径 |
ISO GB |
P |
b1(nom) |
d1(max) |
h2(max) |
C(nom) |
L(max) |
d2(max) |
Q |
q |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
KN |
kg/m |
2010 |
63.50 |
38.10 |
31.75 |
47.8 |
7.9 |
90.7 |
15.9 |
250 |
15 |
2512 |
77.90 |
39.60 |
41.28 |
60.5 |
9.7 |
103.4 |
19.08 |
340 |
18 |
2814 |
88.90 |
38.10 |
44.45 |
60.5 |
12.7 |
117.6 |
22.25 |
470 |
25 |
3315 |
103.45 |
49.30 |
45.24 |
63.5 |
14.2 |
134.9 |
23.85 |
550 |
27 |
3618 |
114.30 |
52.30 |
57.15 |
79.2 |
14.2 |
141.2 |
27.97 |
760 |
38 |
4020 |
127.00 |
69.90 |
63.50 |
91.9 |
15.7 |
168.1 |
31.78 |
990 |
52 |
4824 |
152.4 |
76.20 |
76.20 |
104.6 |
19.0 |
187.5 |
38.13 |
1400 |
73 |
5628 |
177.8 |
82.60 |
88.90 |
133.4 |
22.4 |
215.9 |
44.48 |
1890 |
108 |
链号 |
节距 |
窄端内宽 |
滚子外径 |
链板 |
销轴 |
抗位载荷 |
重量 |
高度 |
厚度 |
长度 |
直径 |
P |
b1(nom) |
d1(max) |
h2(max) |
C(nom) |
L(max) |
d2(max) |
Q |
q |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
KN |
kg/m |
WG781 |
78.18 |
38.1 |
33 |
45 |
10 |
97 |
17 |
313.6 |
16 |
WG103 |
103.20 |
49.2 |
46 |
60 |
13 |
125.5 |
23 |
539.0 |
26 |
WG103H |
103.20 |
49.2 |
46 |
60 |
16 |
135 |
23 |
539.0 |
31 |
WG140 |
140.00 |
80.0 |
65 |
90 |
20 |
187 |
35 |
1176.0 |
59.2 |
WG10389 |
103.89 |
49.2 |
46 |
70 |
16 |
142 |
26.7 |
1029.0 |
32 |
WG9525 |
95.25 |
39.0 |
45 |
65 |
16 |
124 |
23.0 |
635.0 |
22.25 |
WG7900 |
79.00 |
39.0 |
31.5 |
54 |
9.5 |
93.5 |
18.5 |
380.9 |
12.28 |
WG7938 |
79.38 |
41.2 |
40 |
57.2 |
9.5 |
100 |
19.5 |
509.0 |
18.7 | |
|
|
|
|
|
